產品簡介：
H41J/FS型襯里止回閥設計與制造符合中國國家標準基本結構形式：旋啟式、直通升降式公稱壓力PN0.6~1.6（MPa）公稱通徑DN15~500（mm）基本型號H41JH41Fs H44J H44Fs H41-F3/F46止回閥。
遵循規范 | STANDARD |
設計與制造 | GB12235/GB12236 |
結構長度 | GB12221/JB96（長一短系列） |
法蘭尺寸 | JB78/JB79（GB HG SH） |
試驗壓力 | GB/T13927 |
標志 | GB12220 |
供貨 | GB/T12252 |
零件材料表：
序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹鋼 | 超低碳不銹鋼 | ||
Z | C | P | R | PL | RL | ||
1 | 閥體、閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 襯里層/閥蓋 | 襯硬橡膠（NR）FEP（F46）PCTFE（F3）PFA（可溶性聚四氟乙烯） | |||||
3 | 軸、閥瓣（板） | 1 Cr13/35WCB 1Cr18Ni9/CF8 00Cr17Ni14Mo2/CF3M | |||||
4 | 螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
5 | 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |

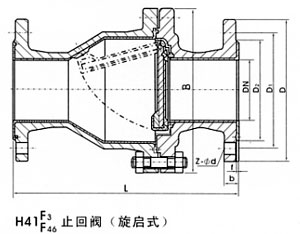

連接尺寸：
公稱通徑 | 標準值 | 參考值 | |||||||||
DN（mm） | NPS（inch） | L | D | D1 | D2 | f | b | Z-Φd | B | H | W（kg） |
PN0.6（MPa） | |||||||||||
15 | 1/2 | 130 | 80 | 55 | 40 | 2 | 12 | 4-Φ12 | 105 | 55 | 4 |
20 | 3/4 | 150 | 90 | 65 | 50 | 2 | 14 | 4-Φ12 | 115 | 58 | 5 |
25 | 1 | 160 | 100 | 75 | 60 | 2 | 14 | 4-Φ12 | 128 | 60 | 6 |
32 | 1 1/4 | 180 | 120 | 90 | 70 | 2 | 16 | 4-Φ14 | 145 | 75 | 7 |
40 | 1 1/2 | 200 | 130 | 100 | 80 | 3 | 16 | 4-Φ14 | 160 | 82 | 8 |
50 | 2 | 230 | 140 | 110 | 90 | 3 | 16 | 4-Φ14 | 178 | 95 | 10 |
65 | 2 1/2 | 290 | 160 | 130 | 110 | 3 | 16 | 4-Φ14 | 205 | 105 | 20 |
80 | 3 | 310 | 185 | 150 | 125 | 3 | 18 | 4-Φ18 | 230 | 120 | 25 |
100 | 4 | 350 | 205 | 170 | 145 | 3 | 18 | 4-Φ18 | 255 | 135 | 30 |
125 | 5 | 400 | 235 | 200 | 175 | 3 | 20 | 8-Φ18 | 305 | 158 | 50 |
150 | 6 | 480 | 260 | 225 | 200 | 3 | 20 | 8-Φ18 | 345 | 180 | 65 |
200 | 8 | 495 | 315 | 280 | 255 | 3 | 22 | 8-Φ18 | 415 | 215 | 137 |
250 | 10 | 622 | 370 | 335 | 310 | 3 | 24 | 12-Φ18 | 490 | 240 | 150 |
300 | 12 | 698 | 435 | 395 | 362 | 4 | 24 | 12-Φ23 | 540 | 265 | 185 |
350 | 14 | 787 | 485 | 445 | 412 | 4 | 26 | 12-Φ23 | 585 | 300 | 215 |
400 | 16 | 914 | 535 | 495 | 462 | 4 | 28 | 16-Φ23 | 625 | 360 | 244 |
450 | 18 | 978 | 590 | 550 | 518 | 4 | 28 | 16-Φ23 | 680 | 385 | 276 |
500 | 20 | 978 | 640 | 600 | 568 | 4 | 30 | 16-Φ23 | 740 | 415 | 315 |
