產品概述
ZAJW型電動調節蝶閥由調節蝶閥部件與電動執行機構組裝而成，電動執行機構分電子式電動型（DZ型）、電動型（DP型），DZ型直接接收調節儀表或計算機控制信號，DP型需與伺服放大器配套使用，方能實現自動調節功能，蝶閥部件具有流通能力大，壓降損失小，開啟靈活、結構緊湊等特點，該類產品可廣泛應用于冶金、電力、化工等工業部門作流體壓力、流量、放散等使用。
技術參數：
閥體
型式：直通鑄造蝶形閥、直通焊接蝶形閥
公稱通徑：DN50~4000 公稱壓力：PN0.6MPa
連接型式：對夾式、法蘭連接、法蘭連接凸面 閥體、
閥板材質：WCB(SCPH2) CF8(304)、Q235A（SS41）
閥桿材質：2Cr13、304
適用溫度：常溫型-40℃~250℃ ；中溫型：-40℃~450℃ ；高溫型-40℃~600℃
填料：柔性石墨、石棉盤根、石棉編織填料。閥內組件
閥芯型式：鑄造蝶形板、焊接蝶形板
流量特性：近似等百分比
密封型式：普通型、后座密封、橢圓密封
泄漏量：普通型5‰、后座型4‰、橢圓型3‰
可調比：30：1
執行機構：
DP型
型式：DKJ(ZKJ)電動執行機構
電源：220VAC、50HZ
輸入信號：正、反轉 反饋信號：4-20mA
環境溫度：-10~+80℃
附件：ZP3101伺服放大器
DZ型
型式：SKJ、Auma全電子式電動執行機構
電源：220VAC（380VAC）、50HZ
輸入信號：4-20 mA 反饋信號：4-20 mA
環境溫度：-10~+80℃、-25~+80℃
額定轉角：90° KV值1
公稱通徑 | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 |
KV值 | 85 | 220 | 340 | 530 | 770 | 1360 | 2130 | 3060 | 4160 | 5450 | 6900 | 8500 | 12200 | 16600 | 21700 | 27100 |
KV值2
公稱通徑 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 2800 | 3000 | 3200 | 3400 | 3600 | 3800 | 4000 |
KV值 | 34000 | 49600 | 66600 | 87000 | 111000 | 136000 | 165000 | 197000 | 223000 | 260000 | 299000 | 330000 | 376000 | 405000 | 420000 | 445000 |
執行機構標準配置：
公稱通徑 | 80~150 | 200~400 | 450~700 | 800~1200 | 1400~1800 | 2000~3000 | 3200~4000 |
DKJ型 | DKJ-210 | DKJ-310 | DKJ-410 | DKJ-510 | DKJ-610 | DKJ-710 | DKJ-810 |
SKJ型 | SKJ-2100 | SKJ-3100 | SKJ-4100 | SKJ-5100 | SKJ-6100 | SKJ-7100 | SKJ-8100 |
Auma型 | AUMA07.5B45/GSM63.3F12 | SARO7.5B90/GSM100.3 | SAR10.1/B90/GSM125.3 VZ4.3F25 | SAR10.1/B45/GS160 GZ14F25 | |||

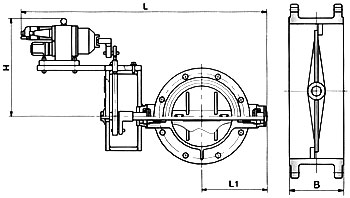

外形尺寸（僅為DKJ、SKJ尺寸)：
DN | B | L | L1 | H | |
對夾 | 法蘭 | ||||
50 | 60 | 100 | 495 | 75 | 350 |
80 | 525 | 90 | |||
100 | 545 | 100 | |||
125 | 750 | 123 | |||
150 | 200 | 770 | 138 | ||
200 | 70 | 830 | 168 | 470 | |
250 | 880 | 193 | |||
300 | 80 | 1000 | 230 | ||
350 | 1060 | 255 | |||
400 | 100 | 300 | 1140 | 300 | |
450 | 1290 | 320 | 588 | ||
500 | 1340 | 350 | |||
600 | 150 | 1650 | 550 | ||
700 | 1805 | 600 | |||
800 | 200 | 400 | 1950 | 655 | 630 |
900 | 2100 | 730 | |||
1000 | 2200 | 775 | |||
1200 | 250 | 2290 | 955 | ||
1400 | 2480 | 1055 | 740 | ||
1600 | 500 | 2360 | 1125 | ||
1800 | 2930 | 1235 | |||
2000 | 3150 | 1340 | 880 | ||
2200 | 350 | 3350 | 1450 | ||
2400 | 3560 | 1560 | |||
2600 | 3760 | 1650 | |||
2800 | 3990 | 1765 | |||
3000 | 4320 | 1880 | |||
3200 | 450 | 600 | 4520 | 1990 | 1040 |
3400 | 4720 | 2020 | |||
3600 | 4920 | 2130 | |||
3800 | 5140 | 2350 | |||
4000 | 5350 | 2470 | |||
